Ruggedized Singlemode Mehrkanal-Sc-St.-Faser-Optikflecken-Kabel
1 KILOMETER
MOQ
negotiation
Preis
Ruggedized Singlemode Multi-channel  SC ST Fiber Optic Patch Cable
Eigenschaften Galerie Produkt-Beschreibung Fordern Sie ein Zitat
Eigenschaften
Grundinformation
Herkunftsort: China
Markenname: HICORPWELL
Zertifizierung: IEC 60794-2-10/11
Modellnummer: Ruggedized Singlemode Mehrkanal-Sc-St.-Faser-Optikflecken-Kabel
Markieren:

Inspektions-Lichtwellenleiter

,

Fleckenkabel in mehreren Betriebsarten

Zahlung und Versand AGB
Verpackung Informationen: 5000 Kilometer/Kilometer pro Woche gepanzerte taktische FO-Militär-Inspektion G657A2 verkabeln
Zahlungsbedingungen: Western Union, L/C, T/T
Versorgungsmaterial-Fähigkeit: 5000 Kilometer/Kilometer pro Woche
Technische Daten
Kabelart: Ruggedized Singlemode Mehrkanal-St.-Faser-Optikflecken-Kabel
Steckverbinder: Besonders angefertigt, LC, FC, Sc-Verbindungsstücke
Paintcoat-Farbe: Schwarz oder Orange oder, Gelb, andere
Kabel-Zweck: Telecome-Anwendung
Länge: 500 m bis 1000m
Anwendung: Militärbehälter und Außenseiten-Sendungsfahrzeuge
Produkt-Beschreibung

Ruggedized Singlemode Mehrkanal-Sc-St.-Faser-Optikflecken-Kabel



Die Ruggedized singlemode Mehrkanallichtwellenleiter, die für mehrfache Entwicklungen für Feldproduktion in der Außenseite bestimmt waren, übertrugen, Miethäuser und mehr.



In hohem Grade flexible fest-abgedämpfte taktische Kabel mit internen aramid Stärkemitgliedern für Zerstampfungswiderstand in den hohen Verkehrsbereichen, wenn sie richtig und eine äußere Hülle des Polyurethans behandelt wird, entwarf, der Zerquetschung durch beide Militärbehälter und Außenseiten-Sendungsfahrzeuge zu widerstehen.



Kabel sind kompletter aufeinander folgender taktischer Grad, in dem Fanoutkanäle mit taktischem Gradpolyurethan Furcationsschläuche umfasst werden. Alle Versammlungsmehrstufenmaschine poliert und auf kleiner als geprüft.



55db RL (komplette ProkanalTestergebnisse verfügbar auf Anfrage).  Jede Spule ist sorgfältig vorgewählt worden, um richtige Unterstützung und kritischen den Biegungsradius sicherzustellen, die durch Lichtwellenleiter erfordert wird.

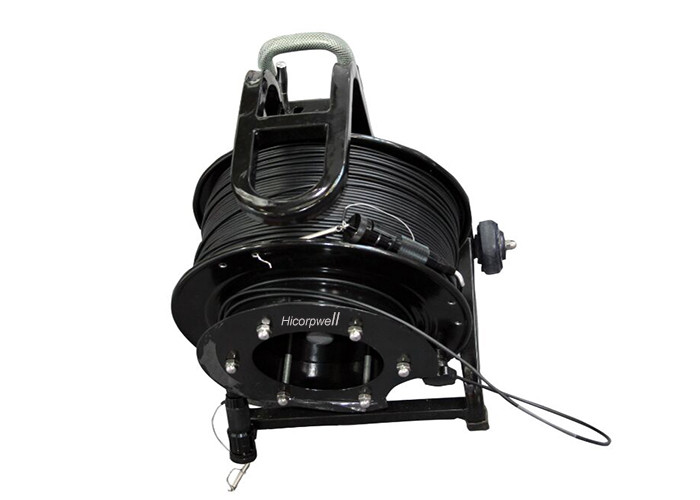

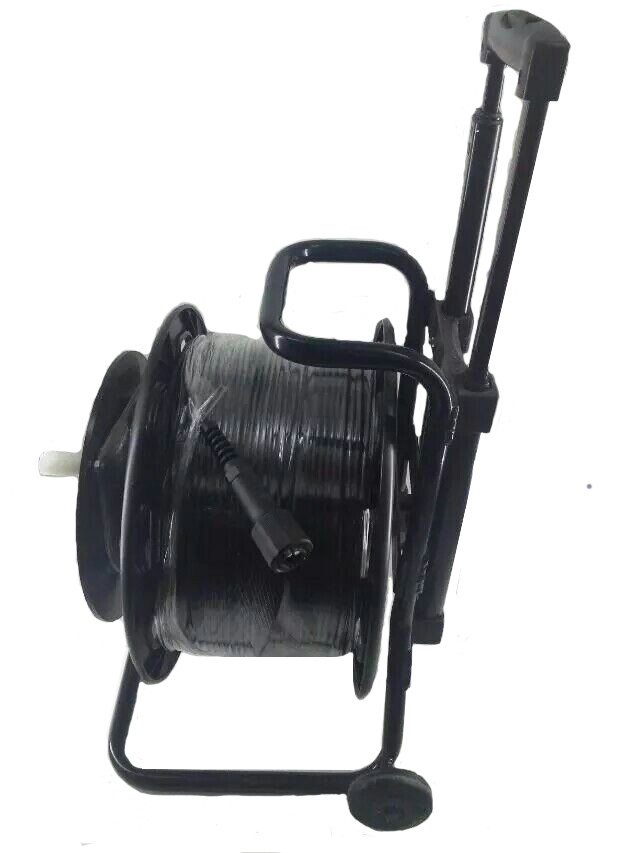

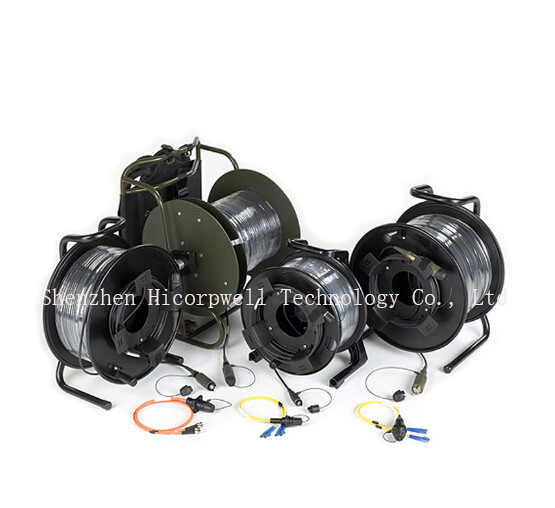

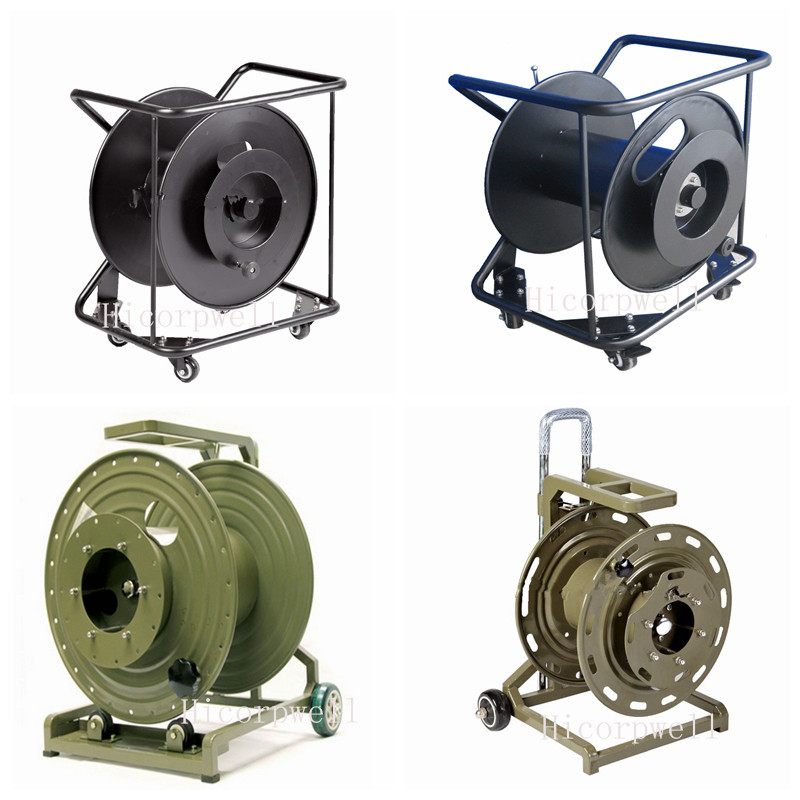

Wir empfehlen taktische Lichtwellenleiter über 25 Fuß werden gespeichert auf einer Kabeltrommel.



Kundenspezifische Konfigurationen und Versammlungen sowie volle Reparaturdienstleistungen sind immer für taktisches oder hybrides LWL - Kabel verfügbar.



Monomode--Optikfaser-Beschreibung



Die Einheit aus optischen Fasern wird in die Mitte in Position gebracht. Wird paralleler faserverstärkter Plastik zwei (FRP) bei zwei Seiten gesetzt. Ein Stahldraht als zusätzliches Stärkemitglied wird auch angewendet. Dann wird das Kabel mit Block- oder Farbelszh Hülle abgeschlossen.



Monomode--Optikfaser-Eigenschaft





Faser der Niedrig-Biegungempfindlichkeit 1.Special liefert hohe Bandbreite und ausgezeichnetes Kommunikationsgetriebeeigentum;

2.Two entsprechen FRP-Stärkemitglieder sicherstellen gute Leistung des Zerstampfungswiderstands, um die Faser zu schützen;

stellt Stahldraht 3.Single oder Massagers als das zusätzliche Stärkemitglied gute Leistung der Dehnfestigkeit sicher.

Struktur- 4.Simple, leichte und hohedurchführbarkeit;

5.Novel Flöte Entwurf, streifen leicht ab und Spleiß, vereinfachen die Installation und die Wartung;

Rauch 6.Low, nullhalogen und flammhemmende Hülle.



Inspektionsoptikfaser-Eigenschaften



Art G.652D G.657A 50/125μm 62.5/125μm
Verminderung (+20℃) @850nm     ≤3.0dB/km ≤3.5dB/km
@1300nm     ≤1.5dB/km ≤1.5dB/km
@1310nm ≤0.40dB/km ≤0.35dB/km
@1500nm ≤0.30dB/km ≤0.25dB/km
Bandbreite (Klasse A) @850nm     ≥500Mhz.km ≥200Mhz.km
@1300nm     ≥1000Mhz.km ≥600Mhz.km
Numerische Öffnung     0.200±0.015NA 0.275±0.015NA
Kabel-Grenzwellenlänge λcc ≤1260nm ≤1480nm



Inspektionsoptikfaser-Parameter



Faseranzahl Kabel-Durchmesser (Millimeter) Kabel-Gewicht (kg/km) Dehnfestigkeit lang/kurzfristig Zerstampfungs-Widerstand lang/kurzfristiges N/100mm Statischer/dynamischer Millimeter des Biegungsradius
1 × (2.0±0.2) (5.0±0.2) 20 60/120 300/1000 15/35
2 × (2.0±0.2) (5.0±0.2) 20 60/120 300/1000 15/35
4 × (2.0±0.2) (5.5±0.2) 21 60/120 300/1000 15/35
6 × (2.0±0.2) (6.0±0.2) 22 60/120 300/1000 15/35





FO-Kabel-Spezifikations-Leistungen





Kabel
Zählung
EINZELTEIL KABEL
OD.mm (A)
S.S.T.
OD.mm (B)
T.B.O.F.
OD.mm (C)
4F 4.5MM Φ4.5±0.2 Φ2.4±0.02 Φ0.5
6F 4.5MM Φ4.5±0.2 Φ2.6±0.03 Φ0.5
8F 5.0MM Φ5.0±0.2 Φ2.8±0.05 Φ0.5
10F 5.0MM Φ5.0±0.25 Φ3.0±0.05 Φ0.5
12F 5.5MM Φ5.5±0.25 Φ3.2±0.05 Φ0.5
24F 7.0MM Φ7.0±0.3 Φ4.3±0.05 Φ0.5



Kabel
Zählung
EINZELTEIL KABEL-OD.
Millimeter (A)
KABEL
GEWICHT
(Kilogramm)
MAXIMUM DEHNBAR BIEGUNG RADIUS* L.P.
N/100mm
S.T. L.T. Dyn. Sta.
4F 4.5MM Φ4.5±0.2 26,5 800 400 70 35 3000
6F 4.5MM Φ4.5±0.2 38,5 1000 500 100 50 3000
8F 5.0MM Φ5.0±0.2 33,0 1000 501 100 50 3000
10F 5.0MM Φ5.0±0.25 36,0 1000 502 120 60 3000
12F 5.5MM Φ5.5±0.25 39,0 1200 600 150 75 3000
24F 7.0MM Φ7.0±0.3 54,0 1500 750 170 85 3000



Anwendungen:



• Beantragen Sie CATV, LAN, Telekommunikationsnetz, Testgerät
• CATV
• Telekommunikationsnetze
• Aktive Gerätbeendigung
• Metro
• Inhausnetze (LANs)
• Testgerät
• Voraussetzungsinstallationen

Ruggedized Singlemode Mehrkanal-Sc-St.-Faser-Optikflecken-Kabel 0
