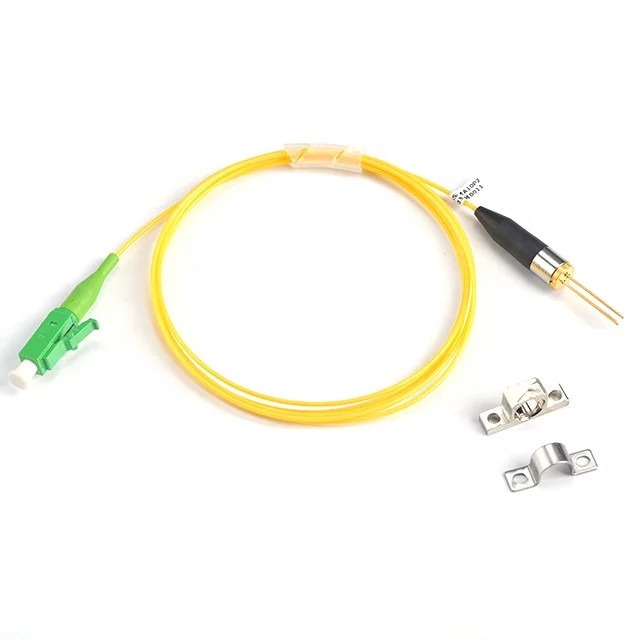

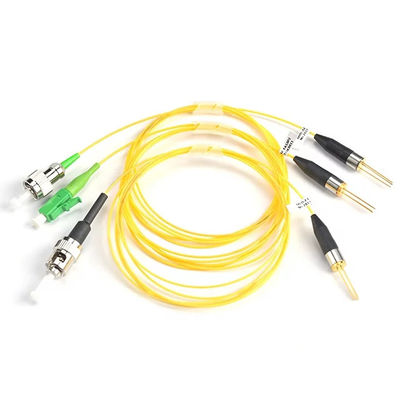

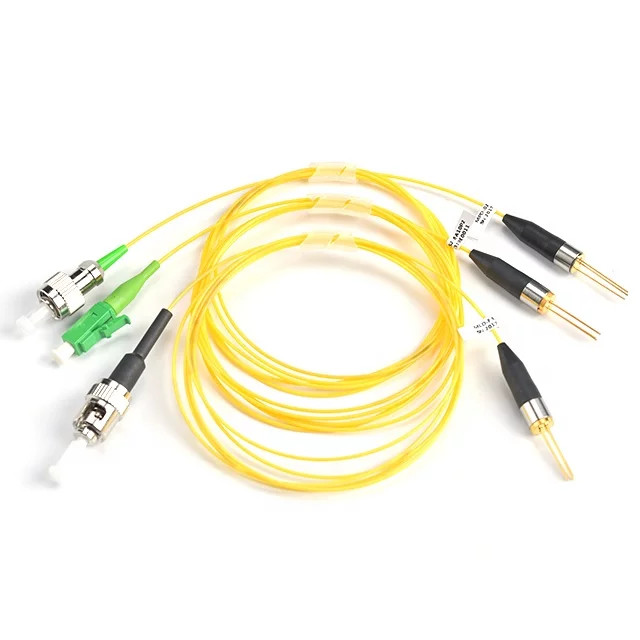

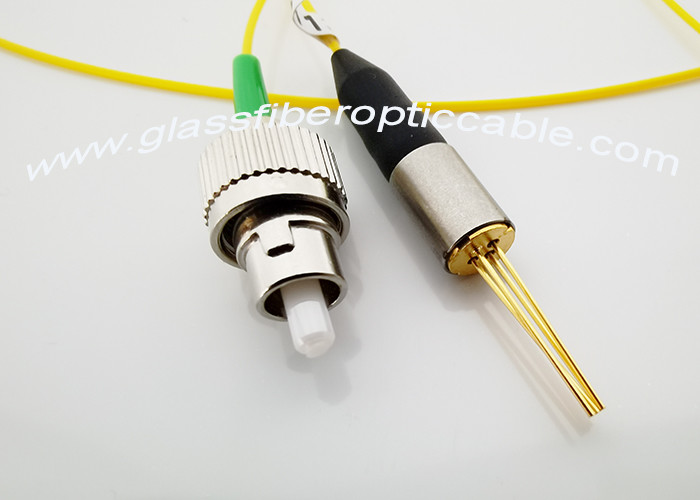

Koaxiallaserdiode MM50/125um des laser-Modul-Faser-Optikzopf-850nm VCSEL Pigtailed
1. Eigenschaften
FP u. DFB Koaxialverpacken
Eingebauter InGaAs-/PINmonitor
Hohe Zuverlässigkeit, langes Operationsleben
2. Anwendungen
Optischer Sender-oder Datums-Signal
Optischer Sender des Analogsignals
Optisches Bidi-Modul und optische Transceivers
Testgerät
3. Absolute Maximalleistungen (Tc=25℃)
Parameter | Symbol | Bewertungen | Einheit |
Betriebsstrom | Wenn (LD) | Ith+20 | MA |
Sperrspannung | Vr (LD) | 2,0 | v |
Betriebsstrom | Wenn (PD) | 2 | MA |
Sperrspannung | Vr (PD) | 15 | V |
Betriebstemperatur | Topr | -40~+85 | ℃ |
Lagertemperatur | Tstg | -40~+85 | ℃ |
Schweißende Temperatur | Tsld | 260/10 | ℃/S |
4. Optische und elektrische Eigenschaften (Tc=25℃)
Parameter | Symbol | Min. | Art | Maximum. | Einheit | Testbedingung | |
Schwellen-Strom | Ith | 4 | 15 | MA | CW | ||
Vorwärtsspannung | Vop | 1,2 | 1,5 | V | CW, If=Iop | ||
Optische Spitzenleistung | PF | 1 | 4 | mW | CW, If=Ith+20mA | ||
Mittelwellenlänge | FP-LD | λc | λc-20 | λc | λc+20 | Nanometer | λc=1270~1650 |
DFB-LD | λc | λc-10 | λc | λc+10 | Nanometer | ||
CWDM LD | λc | λc-3 | λc | λc+3 | Nanometer | ||
Aufstieg/Abfallzeit (10~90) % | Tr/Tf | 0,4 | nS | If=Ith, Po=Pf (10-90) % | |||
Monitor-Strom | Im | 100 | 1000 | MA | CW, P0 = PF | ||
Kapazitanz | CPD | 10 | 15 | PF | VRD =5V | ||
Dunkelstrom | Identifikation | 1 | Na | VRD =5V | |||
Seitenmodus-Unterdrückungs-Zuteilung | SMSR | 35 | 40 | DB | CW, Po=5mW | ||
Isolierung | ISO | 30 | DB |
Entsprechend Kundenanforderungen aus Faserenergieentwurf heraus; Seitenmodusunterdrückungsverhältnis trifft nur auf DFB Laser-Modul zu.
Fp-Laser-Wellenlängenbereich ±20nm; DFB-Laserdiode-Wellenlängenbereich ±10nm, CWDM-Laserdiode-Wellenlängenbereich ±3nm.
