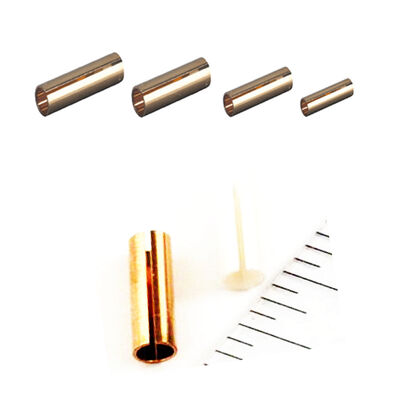

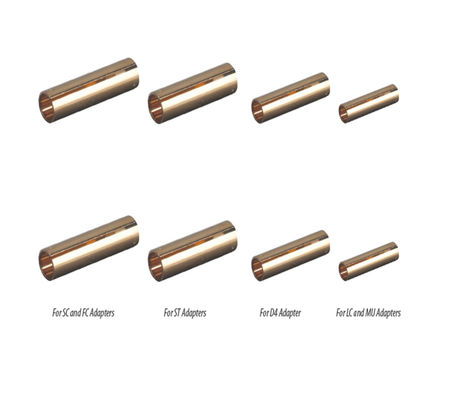

Phosphorbronze-Hülsen bieten moderate Präzision durch Stanz- und Drehvorgänge. Ihre metallischen Eigenschaften ermöglichen geringfügige Maßanpassungen, um Toleranzschwankungen auszugleichen. Dies gewährleistet eine breite Kompatibilität zu geringeren Kosten im Vergleich zu Keramikalternativen.
Bei der Auslegung und Auswahl von Glasfaser-Kupferhüllen-Schutzvorrichtungen werden Keramikhülsen nicht bevorzugt, während Metallhülsen wie Phosphorbronze aufgrund grundlegender Unterschiede in den Materialeigenschaften, der funktionalen Positionierung und den Anforderungen des Anwendungsszenarios häufig verwendet werden.
| Parameter | Wert |
|---|---|
| Außendurchmesser | SC: 2,499±0,0005, LC: 1,249±0,0005 |
| Innendurchmesser | Kundenspezifisch |
| Rundlaufgenauigkeit | SM ≤ 1,0 µm, MM ≤ 4,0 µm |
| Länge | SM 10,5±0,05, MM 10,5±0,1, LC: 6,4+0,1 |
| Ferruletyp | SC/LC/APC/Kundenspezifisch |
| Material | Zirkoniumdioxid |
| Endfläche | Konisch/Stufenform/Plan |
| Farbe | Weiß |
| Muster | Kostenlos |
| Typ | SC | LC | MU | APC | Einheit |
|---|---|---|---|---|---|
| Außendurchmesser (mm) | SM: 2,4999±0,0005 MM: 2,4999±0,001 |
SM: 2,4999±0,0005 MM: 1,249±0,001 |
1,249±0,0005 | 2,499±0,0005 | φd±0,0005 |
| Innendurchmesser (mm) | SM: d±0,001 MM: d±0,002 |
SM: d±0,001 MM: 0,126±0,004 |
d±0,001 | d±0,001 | d±0,001 |
| Rundlaufgenauigkeit (µm) | SM: ≤ 1,0 MM: ≤ 4,0 |
SM: ≤ 1,0 MM: ≤ 4,0 |
≤ 1,0 | ≤ 1,0 | Kundenspezifisch |
| Länge (mm) | SM: 10,5±0,05 MM: 10,5±0,05 |
6,4+0,1 | 6,5±0,05 | 10,5±0,05 | L±0,05 |
Die Ferrule ist die wichtigste Komponente von Glasfasersteckverbindern und Glasfaser-Patchkabeln. Diese aus Zirkoniumkeramik gefertigten Ferrule bieten geringe Einfügedämpfung, bemerkenswerte Festigkeit, geringen Elastizitätskoeffizienten, einfache Kontrolle der Produkteigenschaften und starke Beständigkeit gegen Umweltveränderungen.
Die Außendurchmesser der Keramikferrule betragen 2,5 mm für ST-, FC- und SC-Glasfasersteckverbinder und 1,25 mm für MU- und LC-Glasfasersteckverbinderversionen, mit Präzisionstoleranzen von ±0,0005 mm für Singlemode- und ±0,001 mm für Multimode-Anwendungen.
