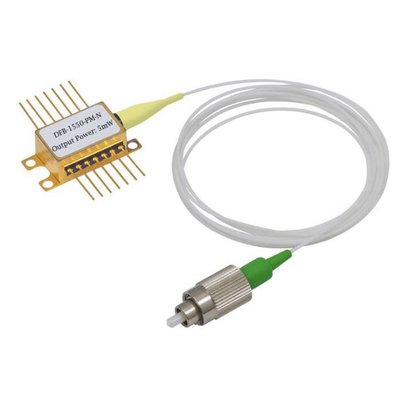

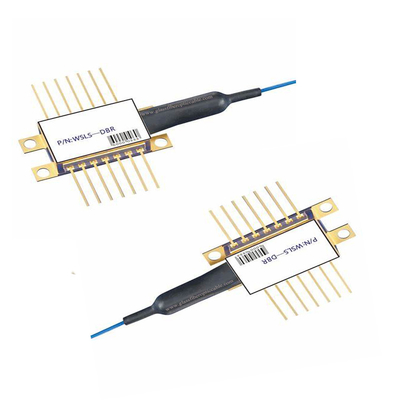

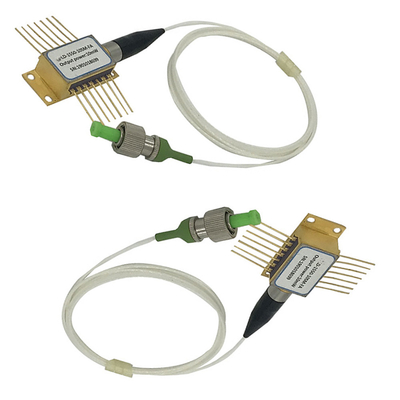

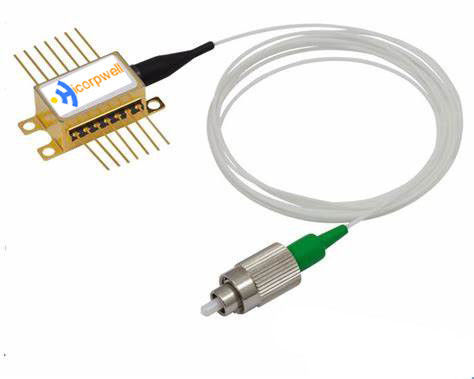

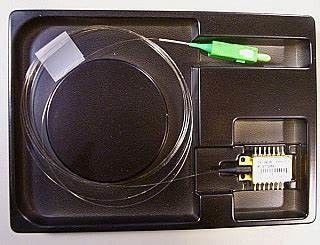

14PIN BTF Laser Diode 1550nm 10mW Schmetterlingslaser mit integrierter TEC und PM Faser Maximalleistung 10W
1. Eigenschaften:
Einführung der Fabry Perot (Multi-Quatum-Well) Struktur
DFB-Koaxialpaket
Eingebetteter InGaAs-Monitor
Hohe Zuverlässigkeit, lange Betriebsdauer
Laserschweiß fest
Verschiedene Steckverbinder
Verschiedene Ausgangsleistung (0,5 MW-8 MW)
2.Anwendungen:
Optischer Datensignaltransmitter
Optischer Sender eines analogen Signals
Optisches Bidi-Modul und optischer Empfänger
Prüfgeräte
Transceivermodul
Telekommunikation
3Absolute Höchstwerte (Tc=25°C)
| Parameter | Symbol | Ratings | Einheit |
| LD Betriebsstrom | Wenn ((LD) | Der zweite | mA |
| LD Umspannung | (Vorläufige) | 2.0 | v |
| PD Betriebsstrom | Wenn (PD) | 2 | mA |
| PD Umspannung | Der Präsident: | 15 | V |
| Betriebstemperatur | Topr | -40 ~ +85 | °C |
| Lagertemperatur | Tstg | -40 ~ +85 | °C |
| Schweißtemperatur | Zld | 260/10 | °C/S |
4. (Tc=25oC) Optische und elektrische Eigenschaften
| Parameter | Symbol | Min. | Typ | Maximal | Einheit | Prüfungszustand |
| Schwellenstrom | Es ist | 5 | 15 | mA | CW | |
| Vorwärtsspannung | Vop | 1.1 | 1.6 | V | CW, wenn = Iop | |
| Optische Ausgangsleistung | Pf | 0.2 | 2.0 | mW | CW,If=Ith+20mA | |
| Zentrumwellenlänge | Lc | 1547 | 1550 | 1553 | m | CW,P0 = Pf |
| Aufstieg/Abstieg Zeit ((10 ~ 90) % | Tr/Tf | 0.4 | nS | Wenn=Ith,Po=Pf(10-90) % | ||
| Monitor-Strom | Ich... | 0.1 | 1 | mA | CW,P0 = Pf | |
| Kapazität PD | CPD-Krankheit | 10 | 15 | Zinssatz | VRD = 5V | |
| Dunkler Strom PD | Identifizierung | 1 | nA | VRD = 5V | ||
| Ration zur Unterdrückung des Seitenmodus | SMSR | 30 | 35 | dB | CW,Po=5 mW |
Gemäß den Kundenanforderungen aus dem Glasfaser-Strom-Design, gilt das Side-Mode-Suppression-Verhältnis nur für das DFB-Lasermodul.
5. LD PINASSAINMENT
6.KaufinformationenBLLD-XXX-XXXX-XXX Koaxiale Laserdiode
| ¢ X | X | X | ¢ X | X | X | X | ¢ X | X | X | |
| Art der Packung | Typ des Verbinders |
Paket Reihe |
Typ LD | Wellenlänge | Leistung |
PD Conn Ector-Stift |
Datumssatz | Isolator | A&V ROHS | |
| Fasern | Erholung | |||||||||
|
P:Fasern
R:Gehäuse |
F:FC/UPC S:SC/UPC T:ST/PC FA:FC/APC SA:SC/APC N: Nein |
A:FC-1 B:FC-2 C:FC-3 D:SC E: ST |
1:Typ 1 2:Typ 2 3:Typ 3 4:Typ 4 5Typ 5 nicht: R |
D: DFB LD
F:FP LD |
311310 nm 5550 nm 511510 nm 53Wie sieht das aus? 57Wie hoch sind die Werte? |
05:0.5 mW 10:1.0 mW 20:2.0 mW 30:3.0 mW 40:4.0 mW |
A:Typ A B:Typ B C:Typ C |
1:1.25 Gbit/s 2:2.5Gb/s |
G:Einschlussgerät
NICHT:nichts |
R:Genehmigung der ROHS
NICHT:nichts |
Die Teilnummer lautet PFA2-F3110A-1GR, das bedeutet, dass die Lasetdiode FP ist, die Wellenlänge der LD ist 1310nm, der Pin-Out Typ A, die Leistung 1mW.
