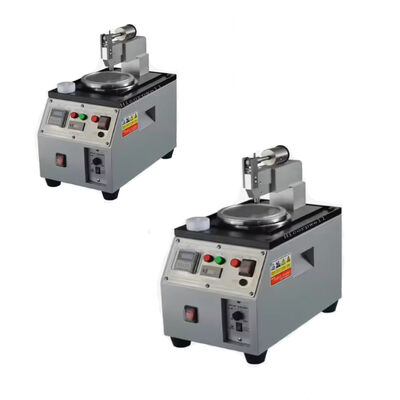

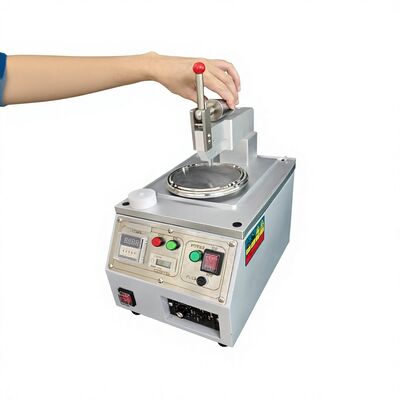

Eine Glasfaserverbindungspoliermaschine ist ein spezialisiertes optisches Präzisionsgerät, das für das Feinschleifen und die Oberflächenveredelung von Glasfaserverbindungs-Ferrules entwickelt wurde.Es handelt sich um Kerngeräte für die Massenproduktion von Faserpatch-KabelnDurch das präzise Polieren der Verbindungsebene eliminiert die Maschine Oberflächenschabblöcke, Harzrückstände und ungleichmäßige Krümmung.Optimierung der wichtigsten optischen Leistungsparameter, einschließlich Einsatzverlust (IL) und Rücklaufverlust (RL), und eine stabile und verlustarme optische Signalübertragung gewährleistet.Es ersetzt das traditionelle manuelle Polieren, um ein standardisiertes, wiederholbare und hochleistungsfähige Polierwerte.
Arbeitsprinzip
Die Maschine verwendet eine mechanische Orbitalpoliertechnologie mit konstantem Druck.Es befestigt mehrere Faserverbindungen auf einem speziellen Poliergerät und führt vordefinierte Polierbahnen mit kontrollierbarem DruckDurch die schrittweise Schleifung mit polierenden Filmen mit unterschiedlichem Kiesgehalt entfernt es Restklebstoffe, Faserbrüche und Oberflächenfehler an der Endfläche der Ferrule.Der gesamte Prozess erzielt eine gleichbleibende Krümmung der Endfläche, perfekte Faserkernfläschigkeit und ultra-glatte Oberflächenausführung, die den industriellen UPC- und APC-Polierstandards entsprechen.
Kernmerkmale des Produkts
1.Stabile Polierstruktur
Ausgestattet mit professionellen Vierwinkel- oder Mitteldruckkonstruktionen. Die Vierwinkeldruckkonstruktion sorgt für eine gleichmäßige und stabile Druckverteilung ohne Sprünge oder Abweichungen während des Betriebs,Effiziente Verbesserung der Konsistenz der 3D-Parameter der Endfläche (Krümmungsradius), Spitzenverschiebung, Faserhöhe) und Unterstützung der langfristigen Chargenproduktion.
2.Weite Verträglichkeit
Unterstützt gängige Single-Fiber-Anschlüsse wie SC, LC, FC, ST sowie Multi-Core-MPO/MTP-Anschlüsse.für konventionelle zivile Kommunikation und optische Verbindungen zu Datenzentren mit hoher Dichte.
3.Einstellbare intelligente Parameter
Integriert ein digitales Steuerungssystem mit Echtzeitanzeige des Polierdrucks, der Laufgeschwindigkeit, der Bearbeitungszeit und des Betriebszustands.Alle Prozessparameter sind frei einstellbar und können als benutzerdefinierte Vorgaben gespeichert werdenDie Betreiber können schnell zwischen UPC/APC-Poliermodus wechseln, um den unterschiedlichen Produktionsstandards gerecht zu werden.
4.Hohe Effizienz und hoher Ertrag
Im Vergleich zum manuellen Polieren verbessert der automatisierte Batchpoliermodus die Produktionseffizienz erheblich.Ein einziger Vorgang kann 12 48 Steckverbinder gleichzeitig verarbeiten, wobei die Qualifizierungsrate des fertigen Produkts stabil ist, wodurch die Arbeitskosten und die technische Abhängigkeit von den Arbeitern wirksam verringert werden.
5.Langlebig und wartungsarm
Der Modulbau vereinfacht die tägliche Reinigung, ermöglicht eine optimale Verarbeitung und eine optimale Ausstattung.Ersatz von Verbrauchsgütern und Wartung von Geräten, wodurch die Produktionsunterbrechungen verringert werden.
Qualitätsstandard für das Polieren
Nach professioneller Polierung erreicht das Ende der Steckdose keine Kratzer, keine Gruben und keine Staubrückstände.UPC-Endfläche mit extrem geringem Einsetzverlust und hohem RücklaufverlustDie angelegte Endfläche der APC unterdrückt das reflektierte Licht wirksam.sich perfekt an hochpräzise optische Signalübertragungsszenarien anpassen und Signalstörungen und -dämpfungen durch schlechte Endverarbeitung vermeiden.
Hauptanwendungen
Es wird häufig in der Massenproduktion von Glasfaser-Patch-Kabeln und -Pigtails, in der Verarbeitung und Anpassung von optischen passiven Komponenten, in der FTTH-Technik zur Unterstützung der Produktion,Verarbeitung von Komponenten für optische Verkabelungen in Rechenzentren, und qualitativ hochwertige Veredelung von Kommunikationsoptikanschlüssen in Kommunikationsbasisstationsprojekten.
Eigenschaften
* Faserferrules zum Schleifen von PC-Endflächen von 2,5 mm und 1,25 mm, wie FC, SC, ST/LC usw.
* Hergestellt aus hochwertigem Edelstahl, hart und tragbar;
*Die inneren und äußeren runden Kanten sind für eine einfache manuelle Bedienung ausgelegt.
*Die Verarbeitungsgröße ist exquisit, glatt und brennfrei, was den Schleifwirkung gewährleistet;
* Leicht und klein, leicht zu tragen;
Beschreibung
Unter der Bedingung, daß kein Austausch oder Schweißen zulässig ist, ist die Endfläche der Schwanzfaser beschädigt (einschließlich Kratzer und Risse)
optische Geräte mit verschiedenen Funktionen (z. B. Laser, Transceiver, Modulatoren, optische Schalter, Verstärker, Kompensatoren usw.)

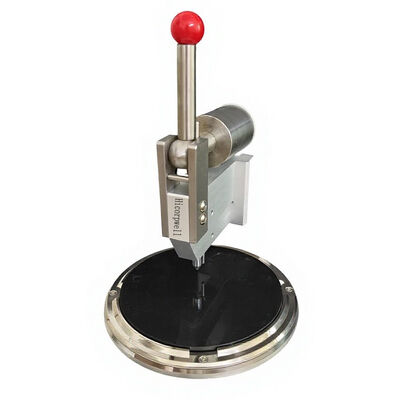

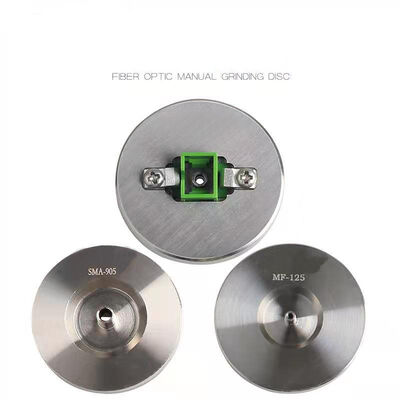

Manuelle Schleifscheibe für die Reparatur von optischen Fasern
Ein einfaches und effizientes Werkzeug zur Reparatur der Endfläche vor Ort.
Spezifikationen
1- Timer: Omron-Rotation, Schlüssel-Digital-Timer, jederzeit.
2. geeignet: φ2,5 mm PC,APC:FC,SC,ST; φ1,25 mm PC,APC:LC,MU,MT,mini-MT,MT-RJ;
PC,APC:MPO,MTP,MPX;Pig-tail;Fiber-arry;PLC
3 Kerne 18 20 24
4Standard-Faseroptikanschlüsse: FC/UPC, SC/UPC, ST/UPC, LC/UPC, MU/UPC,
FC/APC,SC/APC,MT-RJ,E2000 usw.
5. Verlust beim Einsetzen des Steckers: ≤ 0,2 dB (SM), ≤ 0,15 dB (MM)
6. Rückkehrverlust: ≥ 50 dB (PC), ≥ 60 dB (APC)
7. Krümmungsradius: PC: 1025 mm ((φ2,5 mm), 725 mm ((φ1,25 mm), APC: 512 mm
8. Wiederholungsverlust: ≤ 0,1 dB;Swapverlust: ≤ 0,2 dB
